Эффективное применение метода импедансной плетизмографии (реографии) в сочетании с полиграфической регистрацией различных показателей сердечно-сосудистой системы, а также центральной и вегетативной нервной системы, обеспечивает широкий спектр функциональных возможностей прибора – от исследования центральной гемодинамики (ЦГД), кровообращения головного мозга (РЭГ) и конечностей (РВГ) до мультипараметрического системного анализа гемодинамики и оценки взаимосвязи различных систем организма.
Виды исследований
- Реоэнцефалографические исследования. Оценка состояния сосудов головного мозга (пульсовое кровенаполнение, эластикотонические свойства сосудов, состояние венозного оттока, межполушарная асимметрия, особенности регионарного распределения и т.д.).
- Cистемный анализ гемодинамики. Обеспечивается синхронная регистрация и визуализация сигналов импедансной плетизмограммы, фотоплетизмограммы, рекурсии дыхания, кожно-гальванической реакции, электроэнцефалограммы и др., а также покардиоцикловое представление трендов расчётных параметров. Комплексный анализ этих данных позволяет оценивать гомеостатическую функцию сердца, определять преимущественный тип гемодинамической регуляции, выявлять компенсаторные и патологические звенья сердечно-сосудистой системы; анализировать адаптационные реакции организма на провоцирующие воздействия.
- Исследование центральной гемодинамики (ЦГД). Позволяет оценить насосную функцию сердца, определить тип гемодинамики, рассчитать ударный и минутный объём сердца и периферическое сосудистое сопротивление.
- Тетраполярная грудная реография по Кубичеку.
Регистрация производится с помощью лент из токопроводящего материала. - Тетраполярная грудная реография по Шрамеку.
Регистрация производится с помощью клеящихся электродов. - Интегральная реография по Тищенко.
Регистрация производится с помощью лент из токопроводящего материала.
- Тетраполярная грудная реография по Кубичеку.
- Реовазографические (РВГ) исследования.. Одновременная регистрация и анализ до 6-ти реографических отведений в различных сочетаниях для выявления нарушений кровообращения конечностей как в артериальном, так и в венозном русле при атеросклерозе, облитерирующем эндартериите, венозной недостаточности и т.д.
Основные функциональные возможности

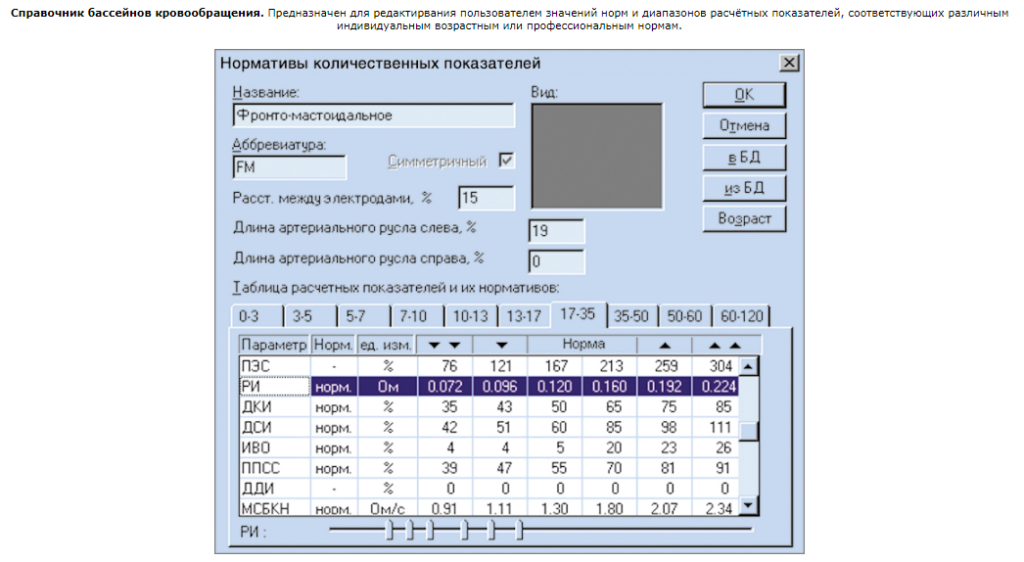

Справочник методик исследований необходим для эффективной работы, позволяет практически сразу начинать исследование, не занимаясь длительной настройкой параметров регистрации реограмм.
Справочник включает в себя:
- перечень регистрируемых физиологических сигналов с привязкой к бассейнам или местам установки датчиков;
- значение частоты зондирующего тока для выбранной методики исследования;
- заданную пользователем последовательность представления физиологических сигналов на экране;
- рекомендуемый перечень и последовательность выполнения функциональных проб.
Возможности ПО, доступные в реальном времени (при мониторинге и записи сигнала):
- изменение развёртки и чувствительности отображаемых каналов;
- маркировка начала и окончания функциональных проб и других событий;
- индикация базовых импедансов по реографическим каналам;
- автоматическое распознавание характерных точек на физиологических сигналах (ЭКГ, РЕО, ФПГ);
- визуализация кардиоцикловой динамики (трендов, ритмограмм) выбранных количественных показателей с индикацией текущих цифровых значений;
- визуализация результатов двухкомпонентного анализа пульсовых кривых с выделением артериальной и венозной компоненты;
- возможность одновременной записи сигналов, характеризующих различные бассейны сердечно-сосудистой системы для их последующего совместного анализа.
Электронная база пациентов («Картотека») обеспечивает хранение информации о пациенте и данных его исследований. Предусмотрены функции сортировки, фильтрации, быстрого поиска, настройки интерфейса картотерки.
Обработка и анализ
- Адаптивная расстановка маркеров по выбранным физиологическим сигналам на основе формы сигнала на опорном сердечном цикле.
- Возможность ручной корректировки маркеров по характерным точкам.
- В отдельном окне отображается структура проведенного исследования с указанием последовательности выполненных ФП, их продолжительности.
Обеспечивается быстрый переход к любому фрагменту записи по выбранной ФП из списка - Панель диаграмм (трендов, ритмограмм)
- Двухкомпонентный анализ пульсовых кривых обеспечивает выделение артериальной и венозной составляющей в сигнале по отношению к пульсовым кривым, получаемым с помощью метода импедансной плетизмографии или фотоплетизмографии.

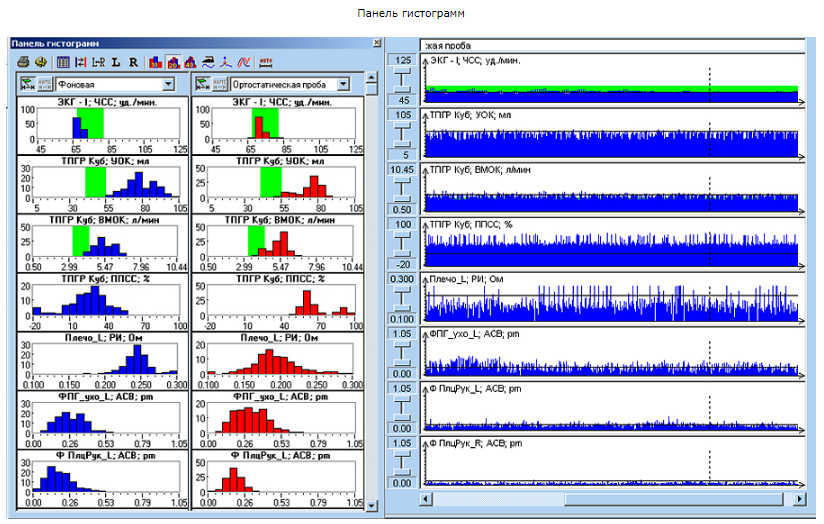

- Панель гистограмм

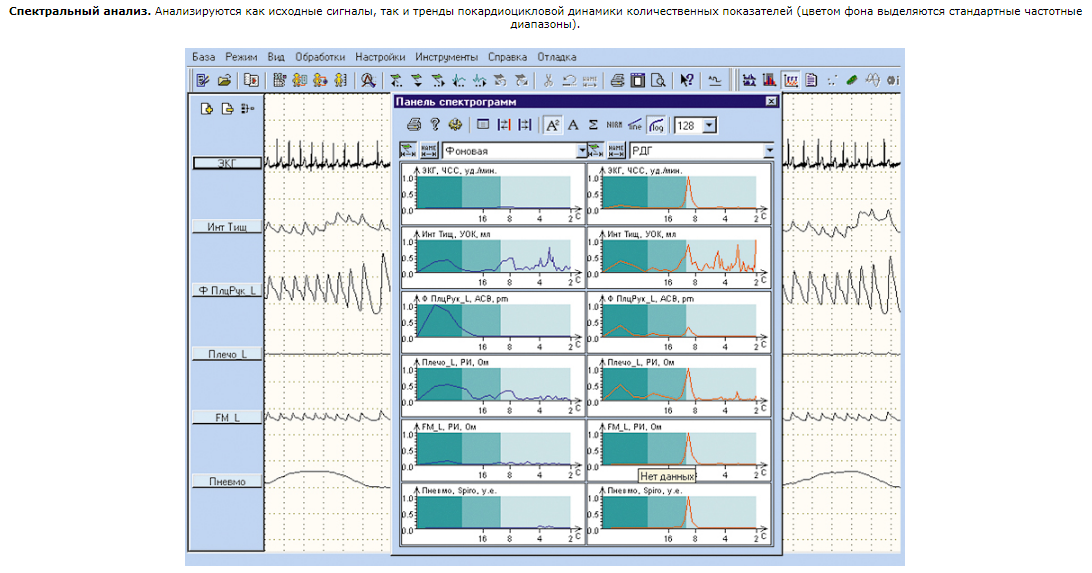

- Спектральный анализ. Анализируются как исходные сигналы, так и тренды покардиоцикловой динамики количественных показателей (цветом фона выделяются стандартные частотные диапазоны).
- Топографическое картирование основных количественных показателей мозгового кровообращения.
Системный анализ гемодинамики
Мультипараметрический системный анализ гемодинамики осуществляется путём оценки фазных возмущений регуляторных систем организма при наблюдении за изменениями в состоянии пациента или при проведении стандартизированных функциональных проб. Анализируются динамические соотношения эффекторов исследуемой функциональной системы, разно- или однонаправленность процессов, соотношения отклонений показателей (зависят от различных регуляторных, афферентных или эфферентных влияний) в различные фазы, а также реактивность или гиперреактивность показателей и десинхронизация процессов регуляции.
При анализе гемодинамики осуществляется мониторинг различных физиологических сигналов и контроль расчётных показателей центрального, церебрального и периферического кровообращения; частоты и глубины дыхания; активации ВНС и ЦНС; хронотропного и инотропного механизмов регуляции.

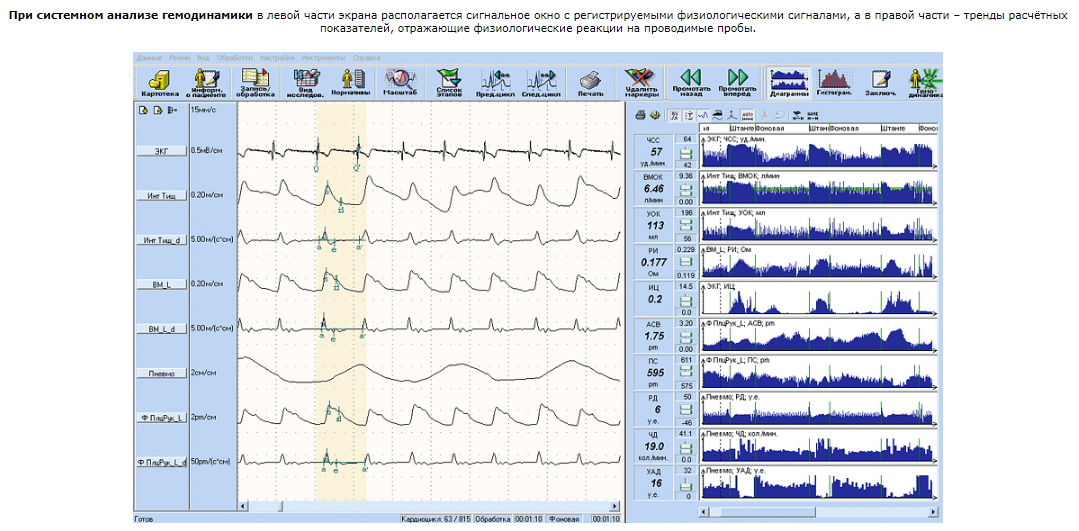

При системном анализе гемодинамики в левой части экрана располагается сигнальное окно с регистрируемыми физиологическими сигналами, а в правой части – тренды расчётных показателей, отражающие физиологические реакции на проводимые пробы.

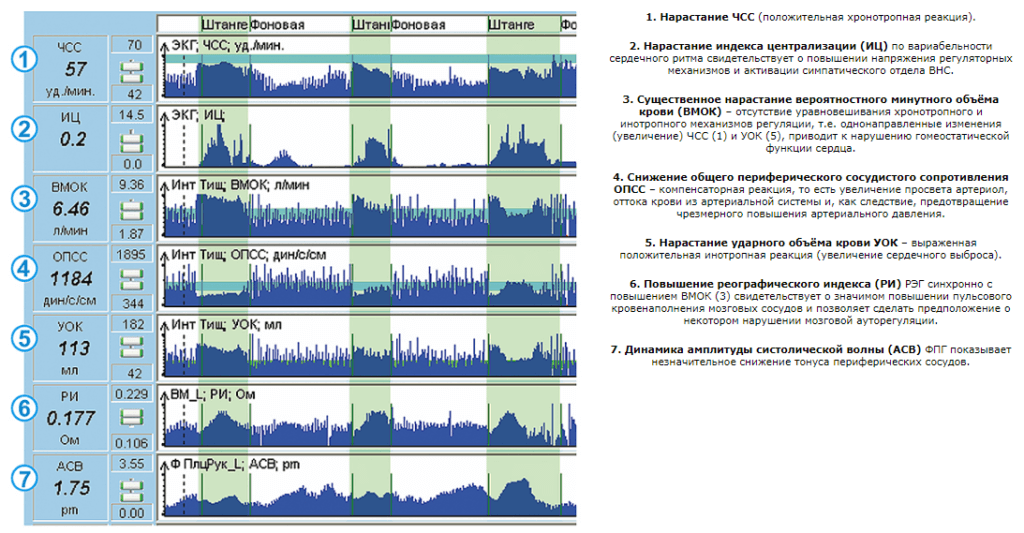

При анализе трендов расчётных показателей при проведении
функциональной пробы с задержкой дыхания по Штанге наблюдается
- Нарастание частоты сердечных сокращений;
- Нарастание индекса централизации по вариабельности сердечного ритма;
- Существенное нарастание вероятностного минутного объёма крови;
- Снижение общего периферического сосудистого сопротивления;
- Нарастание ударного объёма крови;
- Повышение реографического индекса реоэнцефалограммы;
- Изменение динамики амплитуды систолической волны фотоплетизмограммы.
