Размеры
Назначение ламинарного укрытия (бокса)
Ламинарный бокс предназначен для защиты предметов и материалов внутри рабочей камеры от внешних и перекрестных загрязнений в условиях беспылевой «чистой» воздушной среды, используется при работе с веществами, не представляющими угрозы здоровью оператора.
Бокс применяется при оснащении отдельных рабочих мест медицинских, фармацевтических и других учреждений с высокими требованиями к чистоте воздуха в рабочей зоне.
Применение ламинарного укрытия (бокса)
- Контроль качества в фармацевтической и пищевой промышленности
- Приготовление офтальмологических растворов
- Приготовление культуральных сред
- Фармацевтическая промышленность.
Нормативные документы:
- Регистрационное удостоверение Росздравнадзора №ФСР 2010/07113 от 18.03.2010 г.;
- Наименование изделия по РУ: Бокс абактериальной воздушной среды для работы с посевами бактериологических культур, не представляющих угрозы для здоровья оператора БАВнп-01-«Ламинар-С.»-1,2 по ТУ 9443-002-51495026-2004;
- По электробезопасности бокс соответствует классу защиты I, тип Н по ГОСТ 12.2.025;
- Информационное письмо ВНИИС № 101-кс/1086 от 21.07.2011 о том, что изделие не подлежит обязательной сертификации.
Стандартное исполнение ламинарного укрытия (бокса):
Рабочая камера
- лицевое стекло – распашное, материал – закаленное стекло, механизм открывания, закрывания и удерживания стекла в открытом положении снабжен газовыми амортизаторами;
- демпфер для предотвращения удара при закрытии лицевого стекла;
- закаленные боковые стекла;
- наклонная лицевая поверхность бокса;
- освещение рабочей камеры светодиодное;
- один блок розеток в рабочей камере бокса (справа на задней стенке);
- ламинаризатор воздушного потока выполнен из мелкоячеистой полимерной сетки;
- столешница из нержавеющей стали (AISI 304)
Блок УФ-облучения
- блок УФ-облучения расположен в верхней части задней стенки рабочей камеры и защищен кожухом из нержавеющей стали.
Система очистки поступающего и удаляемого воздуха
- очистка воздуха, поступающего в рабочую камеру, происходит через фильтр предварительной очистки G4 и приточный НЕРА-фильтр Н14;
- для подачи воздуха в бокс установлены два вентилятора.
Элементы системы управления
- система электроавтоматики – микропроцессорная;
- пульт управления боксом – кнопочный с ЖК-дисплеем;
- датчики параметров воздушных потоков;
- индивидуальный предохранитель на линию электрического питания основных функций бокса (вентилятор, освещение, УФ-облучение);
- индивидуальный предохранитель на розетки, установленные в рабочей камере;
- кабель питания несъемный.
Подставка
- подставка рамочная, для установки бокса на месте эксплуатации.
Элементы для проверки
- встроенный штуцер отбора пробы воздуха на камере высокого давления под фильтром G4 для проверки целостности НЕРА-фильтра.
Оплатить заказ можно несколькими способами: по выставленному счету, картой или наличными. Для оплаты по безналичному расчету вам необходимо отправить заявку на выставление счёта нашему менеджеру. После подтверждения заказа вы сможете произвести оплату по указанным реквизитам. Данный способ оплаты доступен для организаций и юридических лиц.
Оплатить заказ банковской карточкой можно в нашем офисе при оформлении или получении заказа. Наличный расчет также возможен при самовывозе заказа из нашего офиса в г. Воронеже или филиалов компании. Чтобы уточнить подробности по оформлению, оплате или доставке заказов, свяжитесь с нами по телефону, и мы ответим на все ваши вопросы.
Наша компания отправляет заказы по всей России собственным автотранспортом, почтой России или через транспортные компании. Также возможен самовывоз. Стоимость доставки зависят от вашего местоположения, параметров заказа (вес, габариты) и выбранного способа доставки:
- Транспортной компанией. Мы сотрудничаем с ведущими перевозчиками: «Деловые Линии», «ПЭК», «СДЭК» и др. Доставка заказов до терминала (склада) выбранной транспортной компании осуществляется бесплатно.
- Почтой России. Отправка товаров выполняется после 100% предоплаты.
- Нашим автотранспортом. Доставляем заказы по Воронежской области и за ее пределы.
- Самовывозом (бесплатно). Забрать заказ можно в рабочее время из нашего офиса в г. Воронеже или филиалов компании.

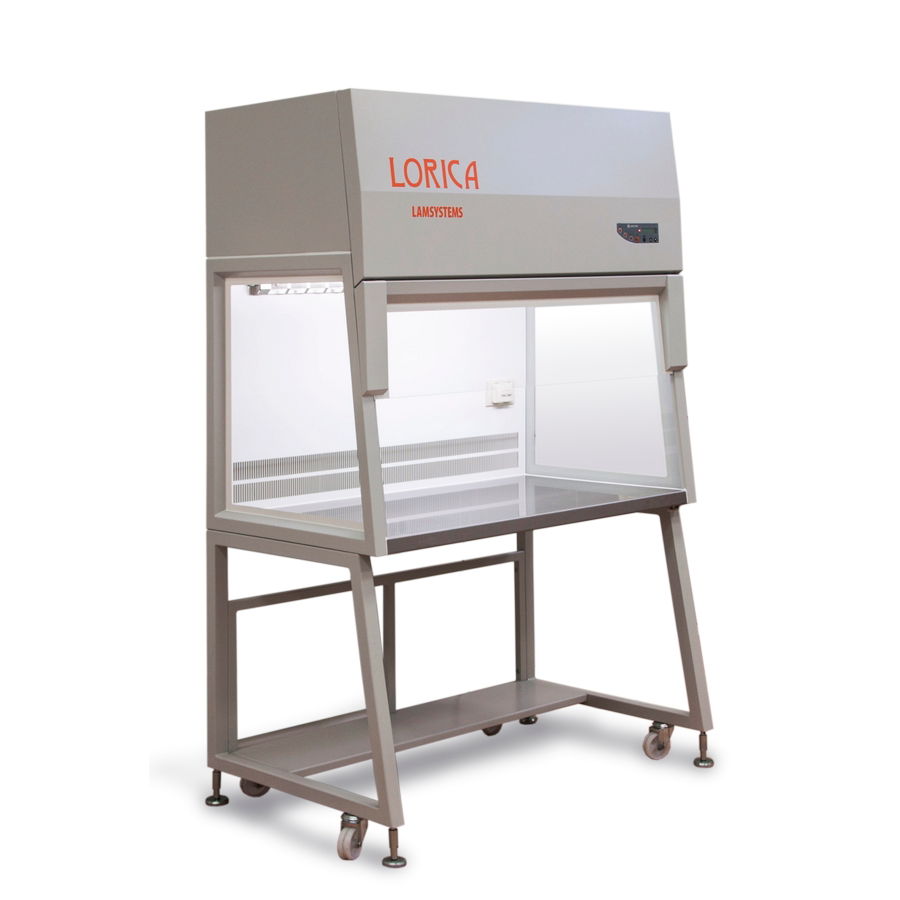

Основные параметры и размеры ЛАМИНАРНОГО УКРЫТИЯ (бокса) БАВнп-01-«Ламинар-С»-1,2 LORICA:
| Артикул изделия |
1R-D.001-12.0 |
| Габаритные размеры бокса в сборе c подставкой, мм (ШхГхВ) |
1200х760х1870 |
| Размеры рабочей камеры, мм (ШхГхВ) |
1130х625х650 |
| Масса бокса в сборе с подставкой (нетто), кг, не более |
160 |
| Мощность, потребляемая боксом (без учета нагрузки на встроенный блок розеток), Вт, не более |
410 |
| Суммарная максимально допустимая нагрузка на встроенный блок розеток, Вт, не более |
1000 |
Основные характеристики ламинарного бокса БАВнп-01-«Ламинар-С»-1,2 LORICA:
| Класс чистоты воздуха в рабочей камере по концентрации взвешенных частиц (аэрозолей) в состоянии «построенное» по ГОСТ Р ИСО 14644-1-2017 |
по частицам размером больше или равным 0,5 мкм |
5 ИСО |
| по частицам размером больше или равным 5,0 мкм |
ИСО М (20; ≥ 5 мкм);LSAPC
4,8 ИСО по ГОСТ ИСО 14644-1-2002 |
| Средняя скорость нисходящего воздушного потока в рабочей камере бокса |
скорость, настроенная на предприятии-изготовителе, м/с |
0,4 |
| рекомендуемый диапазон скоростей для самостоятельной настройки, при котором гарантированно сохраняется однородность (ламинарность) воздушного потока, м/с |
0,25-0,5 |
| Производительность по чистому воздуху, подаваемому в рабочую камеру бокса, м3/час |
≈790* |
| Класс конечного HEPA-фильтра по ГОСТ Р ЕН 1822-1-2010 |
H14 |
| Класс предварительного фильтра по ГОСТ Р ЕН 779-2014 |
G4 |
| Освещенность рабочей зоны (интегральное значение, определенное по всей площади рабочей зоны), Лк, не менее |
1000 |
| Уровень звукового давления на расстоянии 1 м от бокса, дБ(А), не более |
55** |
* — Рассчитана по скорости нисходящего потока 0,4 м/c, настроенной на предприятии-изготовителе.
** Уровень звука при измерении в существенно свободном звуковом поле над звукоотражающей плоскостью (уровень звука в реальных условиях эксплуатации зависит от размера помещения, расположения бокса и общего фонового шума и может изменяться в пределах 3-4 дБ(А)).
