Электроэнцефалограф-регистратор «Энцефалан-ЭЭГР-19/26». Модификация «Мини»

Электроэнцефалограф-регистратор «Энцефалан-ЭЭГР-19/26». Модификация «Мини»

Госреест СИ и МИ: ФСР 2009/05646

Страна: Россия

Производитель:

Электроэнцефалограф в телеметрическом или автономном (Холтер-ЭЭГ) режиме применяется для кратковременных и длительных ЭЭГ-исследований – в больничной палате или дома у пациента, в том числе и для ЭЭГ-видеомониторинга с целью дифференциальной диагностики эпилепсии

Категории: , ,

или проконсультироваться по телефону:

8 800 770-08-36

8 (473) 261-18-61 (оптовый отдел)

Скачать инструкции, брошюры, каталоги

Доставка по всей России

Лизинг (для юр. лиц)

Безналичный расчет (для юр. лиц)

Ввод в эксплуатацию и обучение персонала

Комплексное оснащение кабинетов

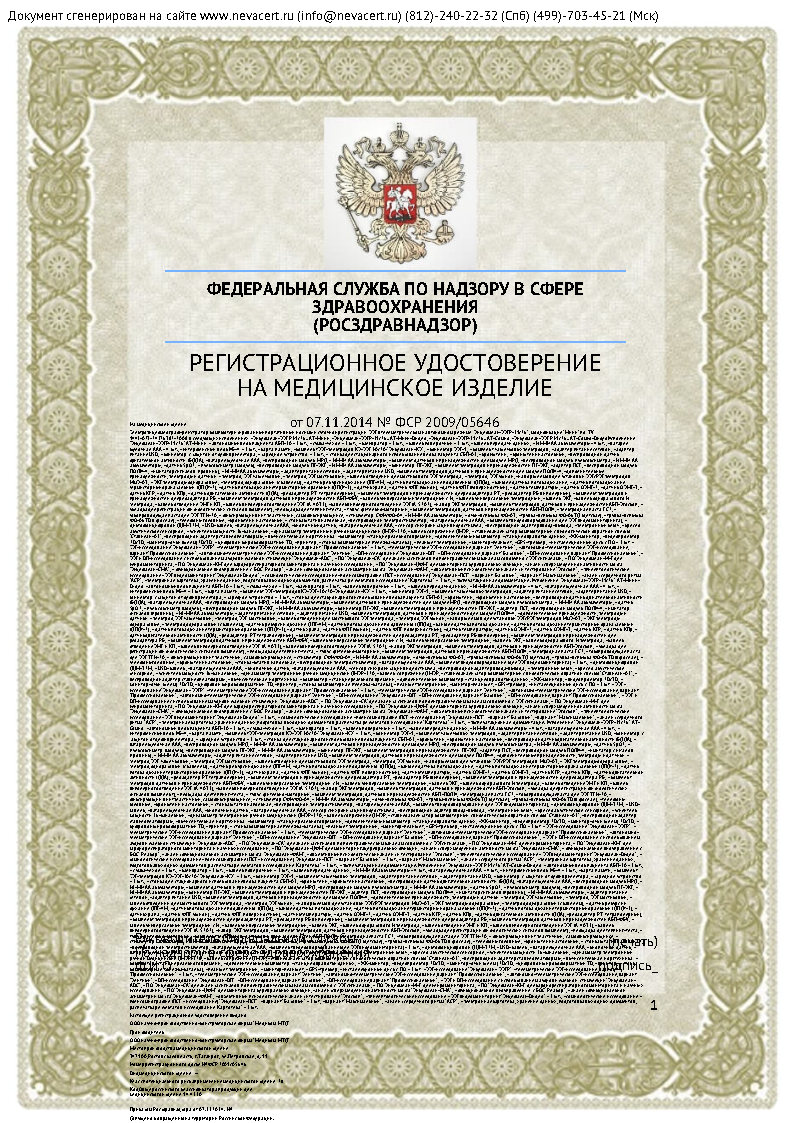

Сертификаты и Госреест СИ, МИ

Наглядные изображения

Видеообзор

Количество каналов для ЭЭГ/ВП-исследованиий 10: 9 ЭЭГ (в том числе референты А1, А2) + 1 ЭКГ
Количество каналов для ПСГ-исследований 2 или 6 ЭЭГ, 2 ЭОГ, 1 ЭКГ, 1 ЭМГ, 2 РД, 1 ПД, 1 храп
(требуется дополнительное ПМО «Энцефалан-ПСГ»)
Количество универсальных полиграфических каналов 10 (набор показателей – см. раздел «электроды и датчики»)
Измерение и регистрация подэлектродного сопротивления и межэлектродного потенциала Непрерывно, синхронно с ЭЭГ
Регистрация сверхмедленной активности головного мозга Непрерывно, синхронно с ЭЭГ
(требуется дополнительное ПМО «Энцефалан-СМА»)
Регистрация положения тела пациента встроенный в корпус АБП трехкоординатный акселерометр (датчик ускорения)
Запись данных
  • в телеметрическом режиме — в память компьютера через интерфейс Bluetooth
  • в автономном режиме — на внутреннюю съемную карту памяти
    (по типу холтеровского мониторирования)
  • в режиме реанимаци и ПИТ — синхронно в память компьютера
    и на внутреннюю съемную карту памяти
    (резервное дублирование данных)
Разрядность АЦП 24 бит
Диапазон регистрации напряжения (от пика до пика) от 0,005 до 8 мВ
Напряжение шума, мкВ 0.23 мкВ
коэффициент подавления режекторного фильтра не менее 60 дБ
Чувствительность: 0,1….200 мкВ/мм (21 ступень)
Коэффициент подавления синфазной помехи:
  • при аккумуляторном питании — не менее 140 дБ
  • при питании от адаптера (сетевой или USB) — не менее 120 дБ
Входное сопротивление не менее 200 Мом
Диапазон измерения подэлектродного импеданса 0 — 50 кОм
Фильтрация сигнала Настраиваемые ФНЧ и ФВЧ

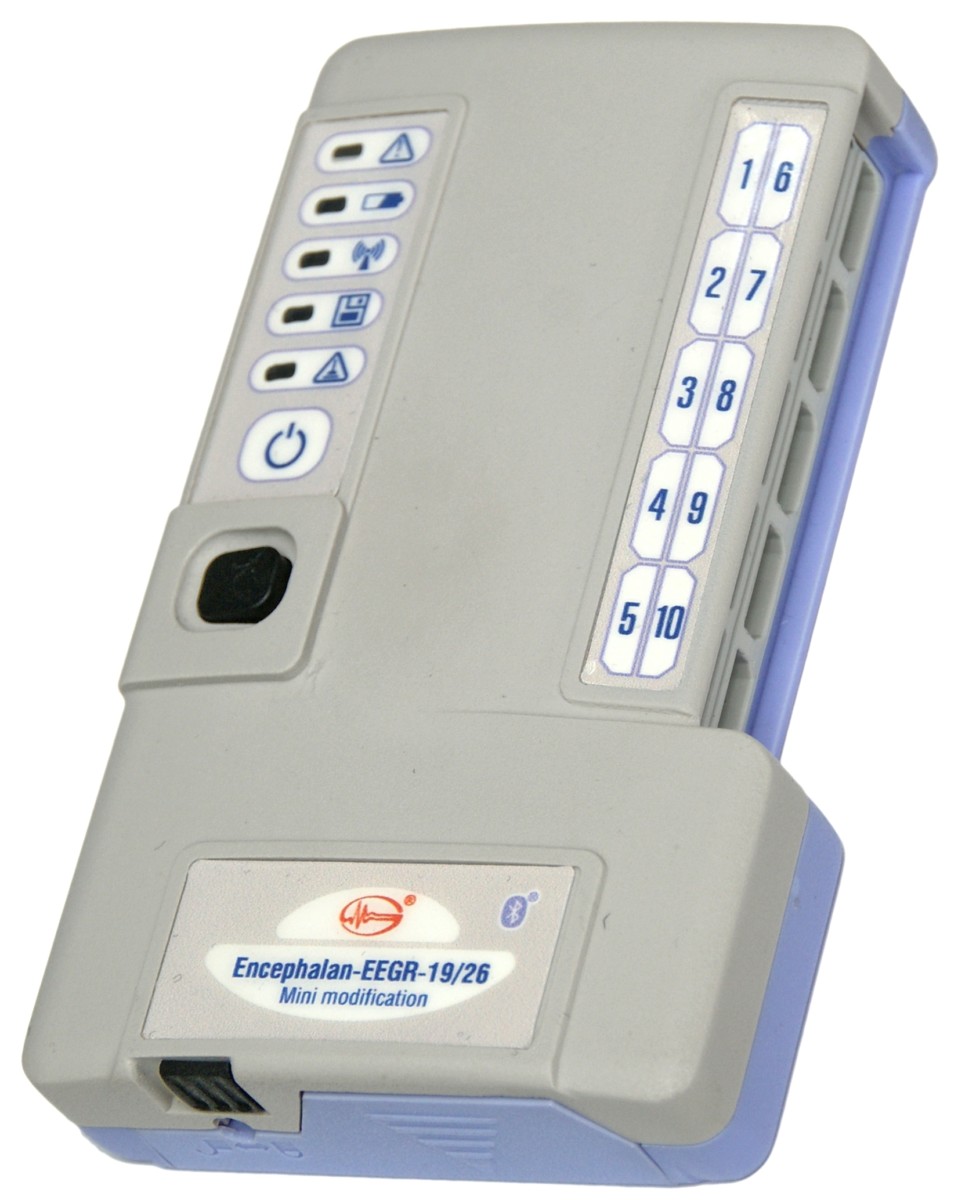

Светодиодная индикация на корпусе АБП-10
  • исправность блока пациента,
  • состояние заряда аккумуляторных батарей,
  • наличие и качество телеметрической связи с ПК,
  • включение записи исследования,
  • нарушение контакта любого из электродов или неисправность датчика
Питание:
  • 2 аккумулятора типа АА ёмкостью не менее 2700 А.ч

или

  • адаптер медицинского класса (USB-порт / 220 В)
Интерфейс связи с ПК и дополнительными модулями регистрации Беспроводной телеметрический канал – BlueTooth
Максимальное количество дополнительных беспроводных регистрирующих устройств работающих совместно с основным устройством АБП-10 До 6 (зависит от используемой конфигурации съема и типа устройств)
Обеспечение защиты от дефибриллятора при использовании специального адаптера в комплекте с ЭЭГ-электродами с разъёмом touchproof (чашечковые, мостиковые, одноразовые)
Варианты крепления
  • для мобильного применения — специальный чехол с комплектом ремней для крепления на теле
  • для стационарного применения — настольный кронштейн
Масса АБП-10 200г (без аккумуляторов)
Габаритные размеры не более 123x78x28 мм

Четыре варианта использования базового устройства — автономного блока пациента АБП-10 и большой набор различных беспроводных модулей и датчиков определяют широкую область применений:

Малоканальный портативный электроэнцефалограф-регистратор

обеспечивает проведение кратковременных и длительных ЭЭГ-исследований в телеметрическом или автономном (Холтер-ЭЭГ) режиме и эффективно применяется для

  • дифференциальной диагностики эпилепсии (в комплекте с «Энцефалан-Видео») преимущественно у детей и младенцев;
  • длительного мониторирования ЭЭГ в реанимации и палатах интенсивной терапии с помощью ПМО «Энцефалан-НМ» и ПМО «Энцефалан-ЦФМ», в том числе и для констатации смерти мозга;
  • психофизиологических исследований;
  • нейромаркетинговых исследований.

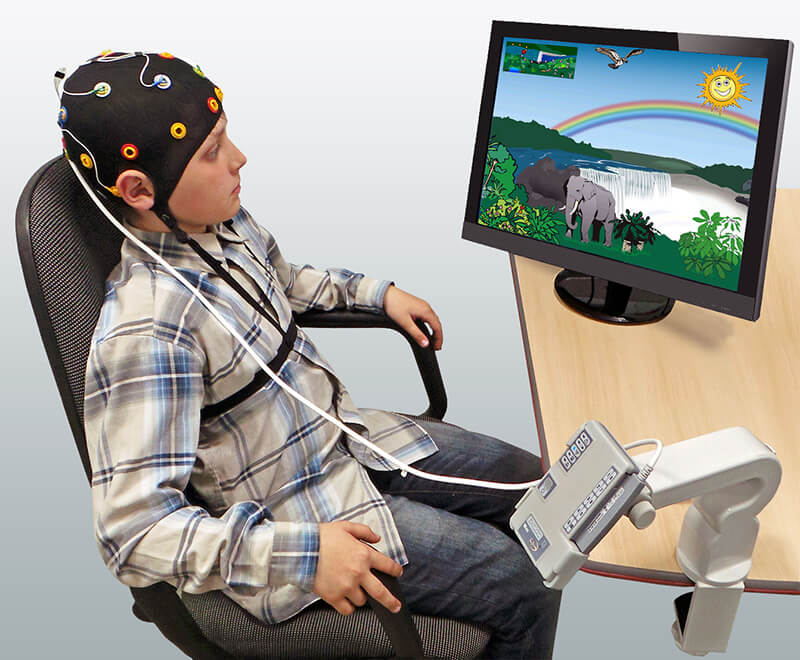

Устройство для нейробиоуправления, для тренинга и реабилитации с биологической обратной связью

Особенностями применения беспроводного электроэнцефалографа модификации «Мини» для БОС-тренинга являются:

  • мультипараметрическая (от 10 и более) регистрация показателей, позволяющая создавать и использовать более эффективные сценарии БОС-процедур в спорте, образовании и науке, для спецподготовки и реабилитации;
  • обеспечение профессионального нейрофизиологического сопровождения с помощью основного ПМО ЭЭГ-исследований «Энцефалан-ЭЭГР» и дополнительного ПМО.

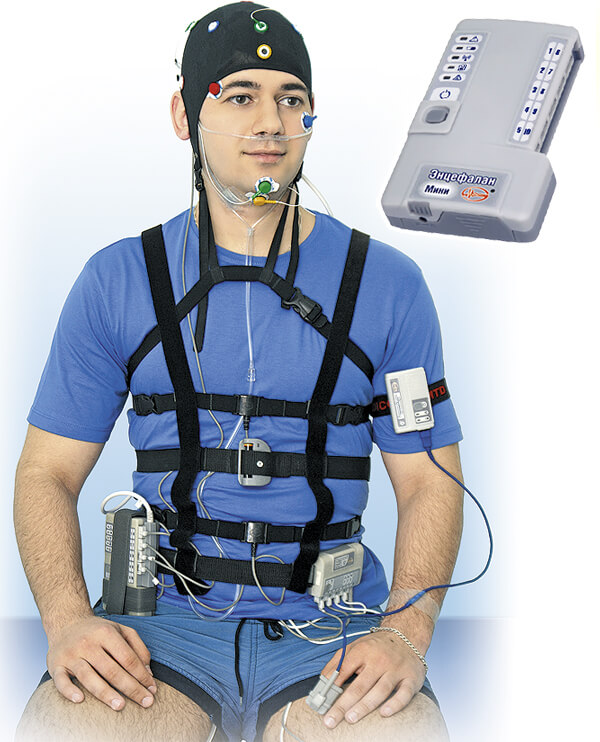

Полисомнограф для диагностики нарушений сна и кардиореспираторных нарушений

Электроэнцефалограф-регистратор «Энцефалан-ЭЭГР-19/26» модификации «Мини» в комплекте с ПМО «Энцефалан-ПСГ» и необходимыми беспроводными модулями и датчиками эффективно применяется в качестве полисомнографа.

Два варианта полисомнографа на базе автономного блока пациента АБП-10 обеспечивают профессиональный уровень диагностики проблем сна в соответствии с требованиями AASM.

Блок АБП-10 позволяет проводить исследования в телеметрическом или в автономном (ПСГ-холтер) режиме.

Многофункциональная многоканальная полиграфическая система

Уникальная возможность совместной работы двух или трёх блоков пациента АБП-10 с дополнительными беспроводными модулями и датчиками (см. ниже) позволяет создавать многофункциональные полиграфические системы с регистрацией более чем 30-ти различных сигналов.

При этом все физиологические показатели регистрируются синхронно и при мониторинге или анализе данных отображаются как результат работы единого устройства.

Небольшой вес устройств, возможность быстрого изменения конфигурации системы, широкие функциональные возможности ПМО – обеспечивают эффективное применение системы в спортивной и профессиональной медицине, а также при научных исследованиях.

Электроэнцефалограф в телеметрическом или автономном (Холтер-ЭЭГ) режиме

применяется для кратковременных и длительных ЭЭГ-исследований – в больничной палате или дома у пациента, в том числе и для ЭЭГ-видеомониторинга с целью дифференциальной диагностики эпилепсии

В телеметрическом режиме работы электроэнцефалографа-регистратора автономный блок пациента АБП-10 передаёт регистрируемые данные в компьютер врача по беспроводному интерфейсу Bluetooth. Это позволяет обойтись без кабелей связи и размещать электроэнцефалограф на расстоянии от компьютера врача, в любом месте кабинета или палаты, исходя из удобства проведения исследования.

Беспроводной блок управления стимуляцией обеспечивает возможность проведения аппаратных функциональных проб (ФП), общепринятых при проведении рутинных исследований ЭЭГ – световых и звуковых стимулов.
Функциональные пробы на электростимуляцию осуществляется с помощью беспроводного электростимулятора.

При кратковременных ЭЭГ-исследованиях к автономному блоку пациента подключается коннектор ЭЭГ-9, позволяющий использовать ЭЭГ-электроды с разъёмом touchproof – чашечковые или мостиковые.
Также, при длительном нейромониторинге пациентов в ПИТ или реанимации применяются клеящиеся ЭЭГ-электроды.

Основное ПМО ЭЭГ-исследований «Энцефалан-ЭЭГР» обеспечивает все общепринятые необходимые функциональные возможности для записи и анализа ЭЭГ: мониторинг и визуальный анализ ЭЭГ, создание и использование конфигураций съёма, схем отведений ЭЭГ, сценариев записи, обработка различными количественными методами анализа ЭЭГ, оформление результатов исследования, вывод на печать, хранение в базе данных и т.д.

Проведение длительного автономного ЭЭГ-исследования (Холтер-ЭЭГ) эффективно для:

  • Оценки психогенных расстройств неясного генеза, проявляющихся в определённых условиях естественного поведения и окружающей среды.
  • Выявления патологических проявлений, таких как пароксизмальные состояния неэпилептической природы, транзиторные ишемические атаки и др.
  • Дифференциальной диагностики эпилепсии, типов приступов и синдромов, особенно при нерегулярных и слабовыраженных пароксизмах.
  • Контроля при подборе лекарственных препаратов.
  • Длительного мониторинга ЭЭГ нетранспортабельного пациента в любом отделении медучреждения или при его продолжительной перевозке на транспорте.

Все данные записываются на встроенную карту памяти блока пациента АБП-10.
В процессе проведения исследования пациент, его близкие или медицинский персонал могут использовать специализированный цифровой диктофон– отметчик событий для записи меток и речевых комментариев об изменениях в состоянии пациента и ведения цифрового журнала пациента.
По завершении исследования данные c карты памяти блока пациента АБП-10 и с диктофона переносятся в компьютер врача и точно синхронизируются по времени.

Комплект электроэнцефалографа легко размещается в компактной сумке и включает в себя блок пациента АБП-10, фонофотостимулятор, комплект электродов, портативный ПК.

Нейромониторинг или мониторинг церебральных функций в ПИТ, реанимации

Компактность блока пациента АБП-10, резервная запись данных на внутреннюю карту памяти и беспроводная передача информации в компьютер обеспечивают высокую надёжность и помехозащищённость электроэнцефалографа при его использовании в отделениях реанимации и интенсивной терапии (в том числе в неонатологии).

Компактность блока пациента АБП-10, резервная запись данных на внутреннюю карту памяти и беспроводная передача информации в компьютер обеспечивают высокую надёжность и помехозащищённость электроэнцефалографа при его использовании в отделениях реанимации и интенсивной терапии (в том числе в неонатологии).

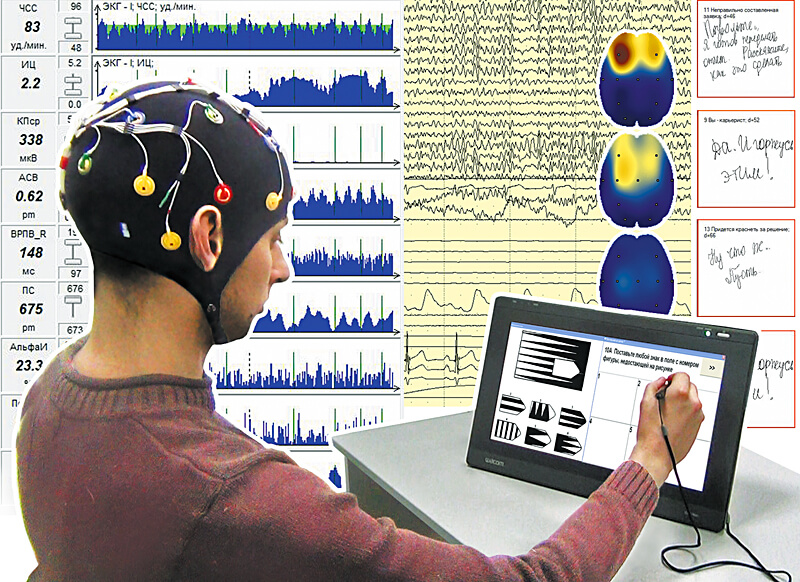

Психофизиологические исследования

Доукомплектование автономного блока пациента АБП-10 сенсорным графическим планшетом и ПМО ОПАТ «Эгоскоп» – позволяет получить эффективный инновационный инструмент психологической и психофизиологической диагностики, предоставляющий специалисту новые оригинальные технологии (патент РФ 2319444).

  • Технология автодокументирования действий испытуемого обеспечивает безбумажный принцип проведения психологического и психофизиологического тестирования на специальном графическом сенсорном мониторе-планшете.
  • Технология пиктополиграфии обеспечивает количественный анализ показателей моторики руки, связанных с действиями испытуемого при тестировании, а также физиологических показателей, связанных с вегетативными и эмоциональными реакциями испытуемого (в том числе и неосознаваемых им), в привязке к смысловым кластерам или этапам психологических и психофизиологических тестов.

Области применения

  • психофизиологическое тестирование и сопровождение лиц напряжённых и экстремальных видов профессий: сотрудников силовых структур, МО, МЧС, МВД, ФСИН, операторов в энергетике, атомной и нефтегазовой сфере, диспетчеров на транспорте, лётный состав, руководителей различного уровня;
  • оценка уровня профессионально важных психологических и психофизиологических качеств при профессиональном отборе и профессиональной ориентации;
  • определение существенных ограничений жизнедеятельности и расстройств функций организма для медико-социальной экспертизы;
  • оценка эффективности проведения психокорректирующих действий и реабилитационных мероприятий;
  • выявление неосознаваемых проблем социальной, профессиональной и личной жизни, а также выявление возможных причин психосоматических нарушений и заболеваний;
  • тестирование и психофизиологическое сопровождение в сфере образования (школы, училища, ВУЗы), в спортивной психологии и в особенности в спорте высоких достижений;
  • обеспечение учебного процесса на кафедрах психологии и психофизиологии, научные исследования;
  • выявление возможных патологических пристрастий и зависимостей (наркомания, алкоголизм и т.п.);
  • психологическое консультирование и сопровождение пациентов при реабилитации в постинсультный и постинфарктный период.

Научные исследования когнитивных процессов

Электроэнцефалографы-регистраторы «Энцефалан-ЭЭГР-19/26» модификации «Мини» с ПМО ОПАТ «Эгоскоп» позволяют проводить тонкие исследования когнитивных процессов при тестировании. Обеспечивается регистрация ЭЭГ и сверхмедленной активности мозга (до 9 отведений), ЭОГ, ЭМГ, КГР, показателей гемодинамики и дыхания и др.

  • В исследованиях могут использоваться адаптированные психологические, психофизиологические, проективные, когнитивные или специально созданные экспериментатором тесты.
  • При обработке экспериментальных данных используются различные количественные методы анализа ЭЭГ с возможностью детального анализа динамики пространственно-спектральных характеристик ЭЭГ в привязке к выполняемым заданиям теста. Доступны гибкие настройки критериев для постреальной обработки.

Гармоничное сочетание ПМО ОПАТ «Эгоскоп» и ПМО «Реакор» позволяет проводить психокорректирующие и реабилитационные мероприятия, объективно оценивать состояние испытуемого как в начале курса, так и по его завершении. Это обеспечивает эффективный замкнутый технологический цикл «ДИАГНОСТИКА-РЕАБИЛИТАЦИЯ-КОНТРОЛЬ»
